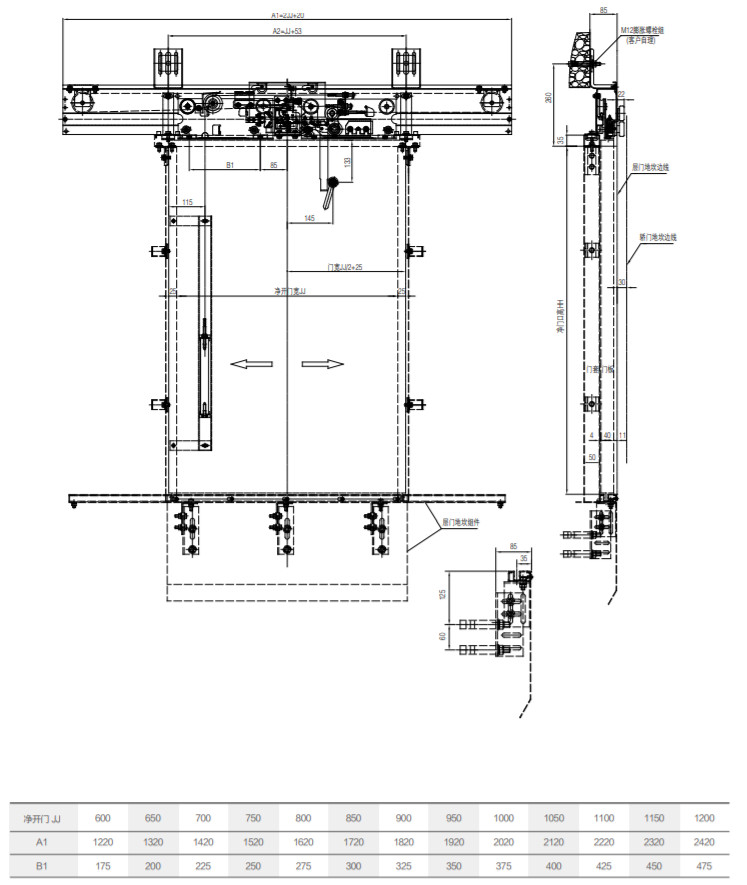

2-लीफ सेंटर ओपनिंग लैंडिंग डोर डिवाइस THY-LD-B
1. अनलॉकिंग विधि दरवाजा पैनल को अनलॉक करना और 45Kg पेंडुलम प्रभाव परीक्षण पास करना है।
2. दरवाजे को एक भारी हथौड़े से बंद करने के लिए मजबूर किया जाता है, और भारी हथौड़ा और गाइड ट्यूब को लैंडिंग दरवाजे के अंदरूनी हिस्से पर रखा जाता है।
3. दरवाज़ा लॉक ने राष्ट्रीय लिफ्ट निरीक्षण केंद्र का परीक्षण पास कर लिया है और CE और CU-TR प्रमाणीकरण प्राप्त कर लिया है।
4. दरवाज़ा लॉक का लागू वोल्टेज: ≤ AC230V, ≤ DC110V.

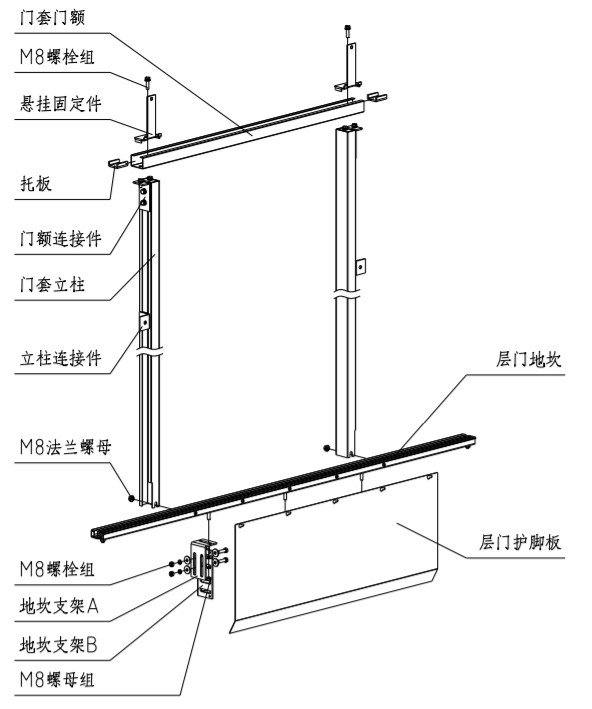

1. सिल और दरवाज़ा कवर की स्थापना
1.1. उत्तोलक मार्ग के आकार के अनुसार देहली के प्रवेश और निकास की स्थिति निर्धारित करें; देहली के केंद्र को प्रवेश और निकास के केंद्र के समान समायोजित करें, और देहली के केंद्र को चिह्नित करें; देहली के स्तर को 1/1000 से कम समायोजित करें; सतह को उत्तोलक मार्ग में पानी के प्रवेश को रोकने के लिए।
1.2. डोर कवर कॉलम और डोर कवर डोर को जोड़ने वाले हिस्सों के साथ जोड़ें, और लटकते हुए फिक्सिंग पार्ट्स स्थापित करें; दरवाजे को सिल पर रखें, डोर कवर कॉलम की ऊर्ध्वाधरता को 1/1000 से कम समायोजित करें; डोर कवर का केंद्र प्रवेश और निकास द्वार के केंद्र के अनुरूप हो। सिल केंद्र चिह्न माप; डोर कवर के निचले माथे तल और सिल के ऊपरी तल का आकार शुद्ध दरवाजे की ऊँचाई है। समायोजन पूरा होने के बाद, M8 फ्लैंज नट को लॉक करें। आकार समायोजित करने के बाद, कॉलम कनेक्टर को दीवार पर लगा दें।
1.3. लैंडिंग डोर टो गार्ड को सिल पर लगाएं।

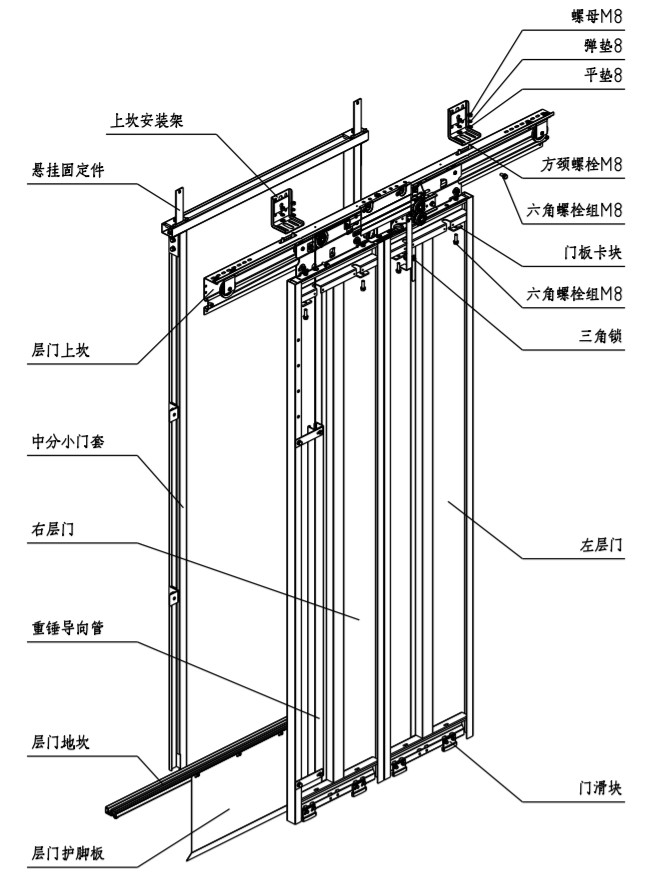

2. लैंडिंग डोर डिवाइस की स्थापना

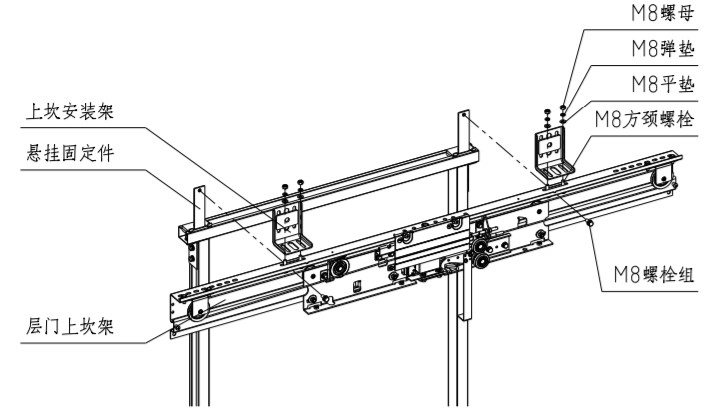

2.1. लैंडिंग दरवाजे के ऊपरी सिल फ्रेम को निलंबन फिक्सिंग भाग के निचले सिरे पर बार्ब के साथ संरेखित करें, और लैंडिंग दरवाजे के ऊपरी सिल फ्रेम और निलंबन फिक्सिंग भाग को M8*20 बोल्ट समूह के माध्यम से लॉक करें।
2.2. ऊपरी सिल माउंटिंग फ्रेम को एक्सपेंशन बोल्ट या थ्रू-वॉल बोल्ट से होइस्टवे की दीवार पर लगाएँ। ऊपरी सिल माउंटिंग फ्रेम और लैंडिंग डोर के ऊपरी सिल को M8 स्क्वायर नेक बोल्ट से जोड़ा गया है।
2.3. दरवाजे के केंद्र को खुला रखने और प्रवेश और निकास के केंद्र को एक समान बनाने के लिए लैंडिंग दरवाजे के ऊपरी सिल को बाएं और दाएं समायोजित करें।
2.4. लैंडिंग डोर डिवाइस के फर्श की ऊर्ध्वाधरता को समायोजित करें। एक ऊर्ध्वाधर रेखा खींचकर या कार के दरवाजे की चौखट को संदर्भ मानकर लैंडिंग डोर डिवाइस के फर्श की ऊर्ध्वाधरता को ±0.5 मिमी तक समायोजित करें।
2.5 निम्नलिखित मंजिल के दरवाजों पर सिल फ्रेम की स्थापना के मुख्य मापदंडों की समीक्षा करने के बाद, सभी स्थापना बोल्टों को कस लें:

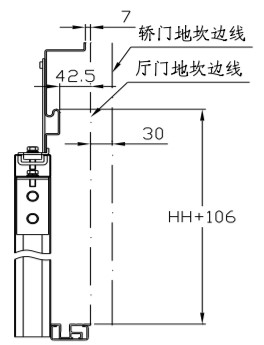

लैंडिंग दरवाजे के ऊपरी सिल फ्रेम की ऊंचाई: लैंडिंग दरवाजे के ऊपरी सिल फ्रेम गाइड रेल की ऊपरी सतह और लैंडिंग दरवाजे के सिल के बीच की दूरी HH+106 मिमी है;
लैंडिंग दरवाजे के ऊपरी सिल फ्रेम का केंद्र: लैंडिंग दरवाजे के ऊपरी सिल फ्रेम के केंद्र और प्रवेश और निकास के केंद्र के बीच विचलन ± 1 मिमी है;
लैंडिंग दरवाजे के ऊपरी सिल गाइड रेल और कार के दरवाजे के सिल के बीच की दूरी: लैंडिंग दरवाजे के ऊपरी सिल गाइड रेल और लैंडिंग दरवाजे के सिल के बीच की दूरी 42.5 मिमी है, और कार के दरवाजे के सिल से दूरी 72.5 मिमी है।
लैंडिंग दरवाजे के ऊपरी सिल फ्रेम की ऊंचाई: लैंडिंग दरवाजे के ऊपरी सिल फ्रेम गाइड रेल की ऊपरी सतह और लैंडिंग दरवाजे के सिल के बीच की दूरी HH+106 मिमी है;
लैंडिंग दरवाजे के ऊपरी सिल फ्रेम का केंद्र: लैंडिंग दरवाजे के ऊपरी सिल फ्रेम के केंद्र और प्रवेश और निकास के केंद्र के बीच विचलन ± 1 मिमी है;
लैंडिंग दरवाजे के ऊपरी सिल गाइड रेल और कार के दरवाजे के सिल के बीच की दूरी: लैंडिंग दरवाजे के ऊपरी सिल गाइड रेल और लैंडिंग दरवाजे के सिल के बीच की दूरी 42.5 मिमी है, और कार के दरवाजे के सिल से दूरी 72.5 मिमी है।
