इन्फ्रा रेड एलेवेटर डोर डिटेक्टर THY-LC-917

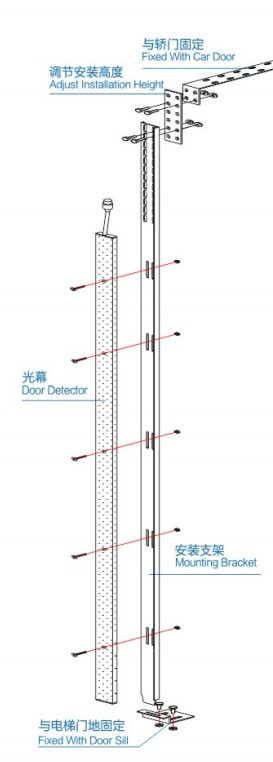

एलेवेटर लाइट कर्टेन, फोटोइलेक्ट्रिक इंडक्शन के सिद्धांत पर निर्मित एक एलेवेटर डोर सुरक्षा उपकरण है। यह सभी एलेवेटर के लिए उपयुक्त है और एलेवेटर में प्रवेश करने और बाहर निकलने वाले यात्रियों की सुरक्षा सुनिश्चित करता है। एलेवेटर लाइट कर्टेन तीन भागों से बना होता है: एलेवेटर कार के दरवाजे के दोनों ओर लगे इन्फ्रारेड ट्रांसमीटर और रिसीवर, और विशेष लचीले केबल। पर्यावरण संरक्षण और ऊर्जा की बचत की ज़रूरतों को पूरा करने के लिए, ज़्यादा से ज़्यादा एलेवेटर पावर बॉक्स का इस्तेमाल नहीं करते। कुछ ब्रांड के लाइट कर्टेन, विद्युत चुम्बकीय हस्तक्षेप के प्रति कम प्रतिरोधक क्षमता के कारण पावर बॉक्स का इस्तेमाल करते हैं। हालाँकि, ग्रीन एलेवेटर की अवधारणा के लोकप्रिय होने के साथ, पावर बॉक्स के बिना लाइट कर्टेन का चलन बढ़ रहा है। क्योंकि 220V को 24V में बदलने की प्रक्रिया में बहुत अधिक ऊर्जा की हानि होती है।

THY-LC-917 प्रकाश पर्दा, पारंपरिक प्रकाश परदे की तरह, CPU-नियंत्रित गतिशील स्कैनिंग LED प्रकाश उत्सर्जक ट्यूब से सुसज्जित है। बैंड के आकार का दो-रंग का LED प्रकाश परदे के सुरक्षा क्षेत्र की स्थिति प्रदर्शित करता है, जिससे प्रकाश परदे का सामान्य सुरक्षा कार्य पर अधिक दृश्य प्रभाव पड़ता है। यह अधिक मानवीय है।

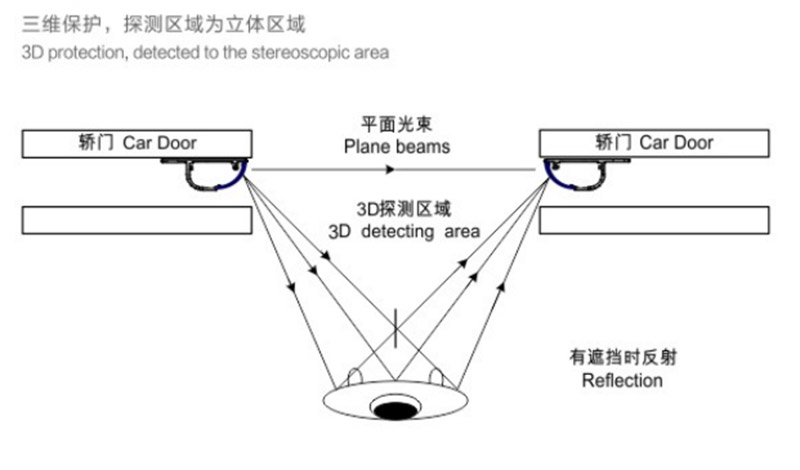

प्रकाश पर्दे के उत्सर्जक सिरे में कई अवरक्त उत्सर्जक नलिकाएँ होती हैं। MCU के नियंत्रण में, उत्सर्जक और ग्रहण करने वाली नलिकाएँ क्रम से चालू होती हैं, और एक उत्सर्जक शीर्ष द्वारा उत्सर्जित प्रकाश को कई ग्रहण करने वाले शीर्षों द्वारा ग्रहण किया जाता है, जिससे एक बहु-चैनल स्कैन बनता है। कार के दरवाज़े के क्षेत्र की ऊपर से नीचे तक इस निरंतर स्कैनिंग के माध्यम से, एक सघन अवरक्त सुरक्षा प्रकाश पर्दा बनता है। जब किसी भी किरण के अवरुद्ध होने पर, चूँकि प्रकाश-विद्युत रूपांतरण संभव नहीं होता, प्रकाश पर्दा यह अनुमान लगाता है कि कोई अवरोध है, और इसलिए एक अवरोध संकेत उत्पन्न करता है। यह अवरोध संकेत एक स्विच संकेत या उच्च और निम्न स्तर का संकेत हो सकता है। नियंत्रण प्रणाली द्वारा प्रकाश पर्दे से संकेत प्राप्त करने के बाद, यह तुरंत दरवाज़ा खोलने का संकेत उत्पन्न करता है, और कार का दरवाज़ा बंद होना बंद हो जाता है और उलटा खुल जाता है। यात्रियों या अवरोधों के चेतावनी क्षेत्र से बाहर निकलने के बाद, लिफ्ट का दरवाज़ा सामान्य रूप से बंद किया जा सकता है, ताकि सुरक्षा संरक्षण का उद्देश्य प्राप्त हो सके। लिफ्ट में फंसे लोगों की दुर्घटनाओं से बचा जा सके।
