लिफ्ट के लिए लिफ्टिंग गाइड रेल

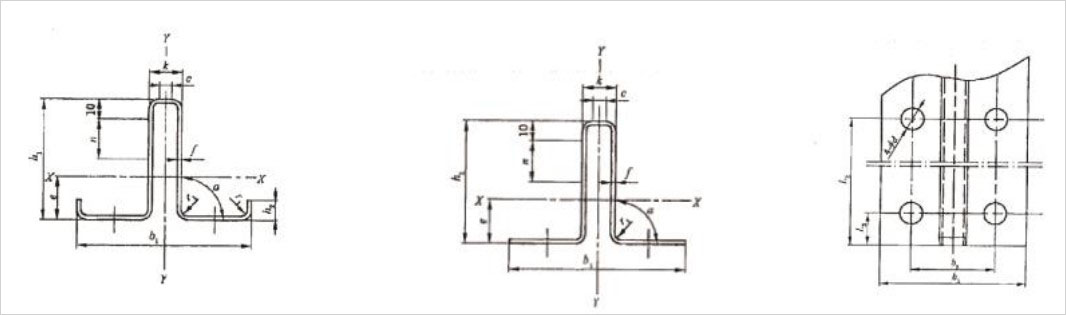

| नमूना | b1 | h1 | k | n | f | g | c |
| टी70/बी | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| टी75/बी | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| टी78/बी | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| टी82/बी | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| टी89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| टी89/बी | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| टी90/बी | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| टी114/बी | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| टी127-1/बी | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| टी127-2/बी | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| टी140-1/बी | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| टी140-2/बी | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| टी140-3/बी | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |
| नमूना | b1 | c | f | h1 | h2 | k | n |
| टीके3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| टीके5 | 3 | ||||||
| टीके3ए | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| टीके5ए | 3.2 |
1. मशीनीकृत लिफ्ट गाइड रेल
2. कोल्ड ड्रॉन एलेवेटर गाइड रेल
3. अनुकूलित लिफ्ट गाइड रेल
4. खोखली लिफ्ट गाइड रेल
5. ठंड खींचा लिफ्ट गाइड रेल फिशप्लेट्स, मशीन लिफ्ट गाइड रेल फिशप्लेट्स, विशेष मोटाई फिशप्लेट्स, टी सेक्शन फिशप्लेट्स, जाली क्लिप, स्लाइडिंग क्लैंप, स्लाइडिंग क्लिप, टी-क्लिप।
6.मानक: आईएसओ 7465.
7.मॉडल: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. पैकिंग: हमारी गाइड रेल बंडलों में पैक की जाती हैं, दोनों सिरों पर सुरक्षा कवर लगे होते हैं, और प्रत्येक बंडल प्लास्टिक शीटिंग से भरा होता है। हम आपकी ज़रूरतों के अनुसार भी पैकिंग कर सकते हैं।
9. हम MARAZZI आदि जैसे ब्रांड गाइड रेल प्रदान कर सकते हैं।
लिफ्ट गाइड रेल, लिफ्ट के लिए होइस्टवे में ऊपर-नीचे जाने के लिए एक सुरक्षित ट्रैक है, जो यह सुनिश्चित करता है कि कार और काउंटरवेट इसके साथ ऊपर-नीचे चलते रहें। गाइड रेल, प्लेट और गाइड रेल ब्रैकेट को होइस्टवे की दीवार से जोड़ती है ताकि लिफ्ट कार और काउंटरवेट को मार्गदर्शन मिल सके। ब्रेक लगाते समय सेफ्टी कैलीपर का सहायक कार्य लिफ्ट सिस्टम का एक महत्वपूर्ण हिस्सा है। लिफ्ट में आमतौर पर इस्तेमाल की जाने वाली गाइड रेल एक "T" आकार की गाइड रेल होती है। इसमें मजबूत कठोरता, उच्च विश्वसनीयता, सुरक्षा और कम लागत जैसी विशेषताएं होती हैं। गाइड रेल का तल चिकना होना चाहिए, बिना किसी स्पष्ट असमान सतह के। चूँकि गाइड रेल, लिफ्ट कार पर गाइड शू और सेफ्टी गियर की शटल रेल होती है, इसलिए स्थापना के दौरान क्लीयरेंस सुनिश्चित किया जाना चाहिए। साथ ही, जब लिफ्ट की ओवरस्पीड दुर्घटना होती है, तो गाइड रेल को लिफ्ट को रोकने की जिम्मेदारी उठानी पड़ती है, इसलिए इसकी कठोरता को नजरअंदाज नहीं किया जा सकता है।
लिफ्ट गाइड रेल को दो भागों में विभाजित किया गया है: ठोस गाइड रेल और प्रतिभार खोखली गाइड रेल।
ठोस गाइड रेल एक मशीनीकृत गाइड रेल है, जो गाइड सतह और गाइड रेल प्रोफ़ाइल के कनेक्टिंग भागों की मशीनिंग द्वारा बनाई जाती है। इसका उद्देश्य लिफ्ट के संचालन के दौरान लिफ्ट कार के संचालन के लिए मार्गदर्शन प्रदान करना है। छोटी ठोस गाइड रेल का उपयोग काउंटरवेट मार्गदर्शन के लिए भी किया जाता है। गाइड रेल फ़्लोर की चौड़ाई के अनुसार कई ठोस गाइड रेल विनिर्देश हैं, जिन्हें T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, आदि में विभाजित किया जा सकता है।
काउंटरवेट खोखली गाइड रेल 2.75 मिमी और 3.0 मिमी मोटाई वाली शीत-निर्मित रोलिंग गाइड रेल होती हैं। इन्हें बहु-पास सांचों के माध्यम से कुंडलित प्लेटों से शीत-निर्मित किया जाता है। इनका उपयोग मुख्य रूप से लिफ्ट संचालन के दौरान काउंटरवेट को मार्गदर्शन प्रदान करने के लिए किया जाता है। गाइड रेल की अंतिम सतह के आकार के अनुसार, खोखली गाइड रेल को सीधी भुजाओं और फ्लैंज वाली भुजाओं में विभाजित किया जा सकता है, जिन्हें TK5 और TK5A कहा जाता है।
