स्थायी चुंबक तुल्यकालिक गियरलेस ट्रैक्शन मशीन THY-TM-K200

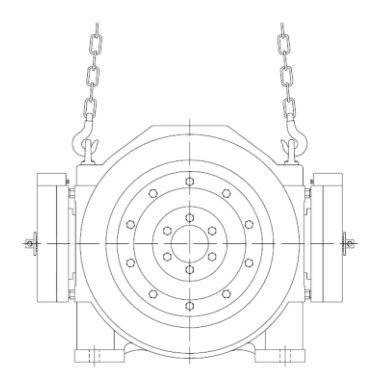

उठाने का आरेख
| वोल्टेज | 380 वोल्ट |
| काम आनेवाले | 2:1/4:1 |
| ब्रेक | डीसी110वी 2×1.3ए |
| वज़न | 350 किलो |
| अधिकतम स्थैतिक भार | 4000 किग्रा |
1.तेज़ डिलीवरी
2. लेन-देन तो बस शुरुआत है, सेवा कभी ख़त्म नहीं होती
3.प्रकार: ट्रैक्शन मशीन THY-TM-K200
4. हम TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG और अन्य ब्रांडों की सिंक्रोनस और एसिंक्रोनस ट्रैक्शन मशीनें प्रदान कर सकते हैं।
5. भरोसा ही खुशी है! मैं आपके भरोसे को कभी नहीं तोड़ूँगा!
THY-TM-K200 स्थायी चुंबक तुल्यकालिक गियरलेस एलेवेटर ट्रैक्शन मशीन का डिज़ाइन और उत्पादन "GB7588-2003-एलेवेटर निर्माण और स्थापना के लिए सुरक्षा कोड", "EN81-1: 1998-एलेवेटर निर्माण और स्थापना के लिए सुरक्षा नियम", "GB/T24478-2009-एलेवेटर ट्रैक्शन मशीन" में प्रासंगिक नियमों का अनुपालन करता है। ट्रैक्शन मशीन एक स्थायी चुंबक तुल्यकालिक मोटर, एक ट्रैक्शन व्हील और एक ब्रेकिंग सिस्टम से बनी होती है। उच्च-प्रदर्शन स्थायी चुंबक सामग्री और एक विशेष मोटर संरचना का उपयोग करते हुए, इसमें कम गति और बड़े टॉर्क की विशेषताएँ होती हैं। K श्रृंखला में एक बाहरी रोटर संरचना होती है, और ब्रेक सिस्टम एक ब्लॉक ब्रेक संरचना होती है। ट्रैक्शन व्हील और ब्रेक व्हील समाक्षीय रूप से जुड़े होते हैं और सीधे मोटर के शाफ्ट एक्सटेंशन सिरे पर स्थापित होते हैं। ब्रेकिंग स्थिति की निगरानी के लिए ब्रेक एक माइक्रो स्विच से सुसज्जित है। जब ब्रेक खोला जाता है, तो माइक्रो स्विच का सामान्य रूप से खुला संपर्क बंद हो जाता है। यह मशीन रूम वाले और मशीन रूम रहित एलेवेटर के लिए उपयुक्त है। कमरा। कर्षण अनुपात 2:1 और 4:1 है, रेटेड भार 630KG ~ 1150KG है, रेटेड गति 0.5 ~ 2.5m/s है, और कर्षण शीव व्यास 400 मिमी और 450 मिमी हो सकता है। प्रत्येक कर्षण मशीन उत्पाद की गुणवत्ता और प्रदर्शन सुनिश्चित करने के लिए कारखाने से निकलने से पहले सख्त गुणवत्ता निरीक्षण से गुजरती है।
1.ट्रैक्शन मशीन स्थापना
•कर्षण मशीन स्थापित करने से पहले, आपको स्थापना फ्रेम और नींव की मजबूती सुनिश्चित करनी होगी।
• ट्रैक्शन मशीन को उठाते समय, कृपया ट्रैक्शन मशीन बॉडी पर लगे उठाने वाले रिंग या छेद का उपयोग करें।
• उठाते समय, सुनिश्चित करें कि आप ऊर्ध्वाधर रूप से उठाएं, और दो हुकों के बीच का कोण 90° से कम होना चाहिए।
• कर्षण मशीन का स्थापना तल समतल होना चाहिए, और कंपन कम करने के उपाय भी उसी के अनुरूप होने चाहिए।
• स्टील वायर रस्सी को लटका दिया जाना चाहिए और संबंधित भार को कर्षण शीव के केंद्र तल से लंबवत रूप से गुजरना चाहिए।
• सुनिश्चित करें कि फ्रेम की सतह जहां ट्रैक्शन मशीन स्थापित है, समतल है और अधिकतम स्वीकार्य विचलन 0.1 मिमी है।
•मशीन रूम का हैंड व्हील मुख्य यूनिट के पीछे नीचे बाईं ओर है। कृपया फ्रेम के हस्तक्षेप पर ध्यान दें।
• ट्रैक्शन मशीन को लगाने के लिए बोल्टों का आकार फुट होल से सुसज्जित है, तथा 8.8 की मजबूती वाले बोल्टों का उपयोग किया जाता है।
•आमतौर पर ट्रैक्शन मशीन एक एंटी-जंपिंग रॉड और एक सुरक्षात्मक कवर से सुसज्जित होती है, कृपया वायर रस्सी स्थापित करने के बाद इसे रीसेट करें।
2.ट्रैक्शन मशीन डिबगिंग
• ट्रैक्शन मशीन की कमीशनिंग पेशेवर और प्रशिक्षित तकनीशियनों द्वारा की जानी चाहिए।
• डिबगिंग के दौरान ट्रैक्शन मशीन कंपन कर सकती है। कृपया डिबगिंग से पहले ट्रैक्शन मशीन को मज़बूती से ठीक कर लें।
• ट्रैक्शन मशीन को सुचारू रूप से चलाने के लिए, कृपया नेमप्लेट पर दिए गए डेटा के अनुसार इन्वर्टर सेट करें और स्व-शिक्षण करें।
• यदि स्व-शिक्षण फ़ंक्शन का उपयोग किया जाता है, तो तार रस्सी को डिस्कनेक्ट किया जाना चाहिए और ब्रेक को सक्रिय किया जाना चाहिए और सामान्य रूप से काम करना चाहिए।
•एनकोडर मूल स्व-शिक्षण कम से कम तीन बार, और स्व-शिक्षण कोण मान का विचलन 5 डिग्री के भीतर होना चाहिए।
3.ट्रैक्शन मशीन चल रही है
• कृपया पहले कम गति (निरीक्षण गति) पर आगे और पीछे घुमाकर पुष्टि करें कि सिस्टम सामान्य रूप से काम कर रहा है या नहीं।
• कृपया एक निश्चित अवधि के लिए परिवर्तनशील गति पर चलाएं और साथ ही यह भी निगरानी रखें कि ऑपरेटिंग करंट उचित सीमा के भीतर है या नहीं।
• रेटेड लिफ्ट गति पर चलने पर, कार आराम समायोजन को इन्वर्टर के संबंधित मापदंडों के अनुसार सेट किया जा सकता है।
