विविध लिफ्ट के लिए स्लाइडिंग गाइड शू THY-GS-L10

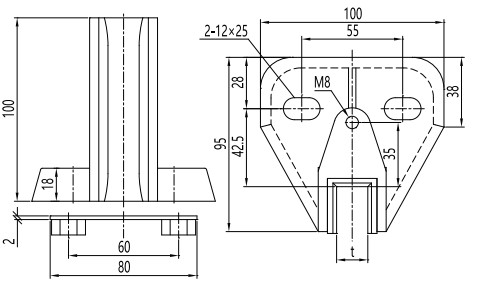

THY-GS-L10 गाइड शू एक एलेवेटर काउंटरवेट गाइड शू है, जिसका उपयोग विविध एलेवेटर के रूप में भी किया जा सकता है। इसमें चार काउंटरवेट गाइड शू हैं, दो ऊपरी और दो निचले गाइड शू, जो ट्रैक पर लगे होते हैं और काउंटरवेट फ्रेम को स्थिर करने में भूमिका निभाते हैं। शू के अंदर एक शू लाइनिंग (पॉलीयूरेथेन नायलॉन सामग्री) होती है जो गाइड रेल के तीनों किनारों के संपर्क में रहती है, और गाइड रेल को लुब्रिकेट करने के लिए एक ऑयल बॉक्स भी होता है। गाइड शू का उद्देश्य एलेवेटर को लंबवत गति प्रदान करना है। गाइड शू एक शू सीट और एक शू लाइनिंग से बना होता है। शू लाइनिंग की लंबाई 100 मिमी है। यह पॉलीयूरेथेन से बना है और विभिन्न रंगों में उपलब्ध है। गाइड रेल की चौड़ाई 5 मिमी, 10 मिमी और 16 मिमी है।

चाहे कठोर स्लाइडिंग गाइड शू और लोचदार स्लाइडिंग गाइड शू की शू लाइनिंग लोहे या नायलॉन बुशिंग से बनी हो, लिफ्ट के संचालन के दौरान शू लाइनिंग और गाइड रेल के बीच घर्षण अभी भी बहुत अधिक होगा। यह घर्षण ट्रैक्शन मशीन पर भार भी बढ़ाएगा।

विशेषताएँ: चूँकि गाइड शू हेड स्थिर है, संरचना सरल है और कोई समायोजन तंत्र नहीं है। जैसे-जैसे लिफ्ट का चलने का समय बढ़ता है, गाइड शू और गाइड रेल के बीच का मिलान अंतराल बढ़ता जाएगा, और कार संचालन के दौरान हिलेगी, या प्रभाव भी पड़ेगा। स्नेहन अच्छी तरह से किया जाना चाहिए।
