यात्री लिफ्टों के लिए स्लाइडिंग गाइड शूज़ THY-GS-310G
रेटेड गति:≤1.75m/s
गाइड रेल का मिलान करें:10,16.4

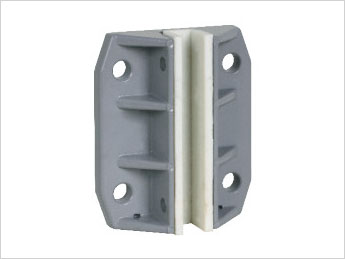

THY-GS-310G गाइड शू एक गाइड डिवाइस है जो लिफ्ट गाइड रेल और कार या काउंटरवेट के बीच सीधे स्लाइड कर सकता है। यह कार या काउंटरवेट को गाइड रेल पर स्थिर कर सकता है ताकि यह केवल ऊपर-नीचे ही स्लाइड कर सके, जिससे कार या काउंटरवेट संचालन के दौरान तिरछा या स्विंग न हो। शू लाइनिंग और गाइड रेल के बीच घर्षण को कम करने के लिए गाइड शू के ऊपरी भाग पर एक ऑयल कप लगाया जा सकता है। गाइड शू का उपयोग करते समय, एक लिफ्ट में 8 और कार काउंटरवेट में 4-4 गाइड शू होते हैं, और इन्हें कार या काउंटरवेट के ऊपर और नीचे लगाया जाता है। गाइड शू एक शू लाइनिंग, एक बेस और एक शू बॉडी से बना होता है। शू सीट उपयोग की मजबूती सुनिश्चित करने के लिए नीचे की ओर मजबूत पसलियों से सुसज्जित होती है। यह आमतौर पर 1.75 मीटर/सेकंड से कम गति वाले लिफ्टों पर लागू होता है। रेल की चौड़ाई 10 मिमी और 16 मिमी के बीच होनी चाहिए। स्थिर स्लाइडिंग गाइड शू को आमतौर पर ऑयल कप के साथ इस्तेमाल करने की आवश्यकता होती है और इसे काउंटरवेट फ्रेम पर लगाया जाता है।
1. ऊपरी और निचले गाइड शूज़ को जगह पर स्थापित करने के बाद, उन्हें बिना किसी तिरछापन या मोड़ के एक ही ऊर्ध्वाधर रेखा पर होना चाहिए। सुनिश्चित करें कि ऊपरी और निचले गाइड शूज़ सुरक्षा जबड़े के केंद्र में एक पंक्ति में हों।
2. गाइड शू स्थापित होने के बाद, गाइड रेल और शू लाइनिंग के बीच बाएं और दाएं का अंतर 0.5 ~ 2 मिमी के बराबर होना चाहिए, और शू लाइनिंग और गाइड रेल की ऊपरी सतह के बीच का अंतर 0.5 ~ 2 मिमी होना चाहिए।
